在现代高端装备制造领域，高精密齿轮和高精密阀体是决定系统性能、效率与可靠性的核心基础件。其表面粗糙度作为一项关键微观几何特征，直接影响零件的摩擦磨损、疲劳强度、密封性能、传动精度与噪声水平。因此，对粗糙度进行精确、高效的测量与控制，是保证产品质量、实现技术指标不可或缺的一环。

一、粗糙度对高精密零件性能的关键影响

1. 高精密齿轮：齿轮的齿面粗糙度直接影响啮合时的油膜形成、传动效率、温升与振动噪声。过高的粗糙度会加剧磨损，降低接触疲劳寿命；而过低的粗糙度（过度抛光）则可能因储油能力下降导致润滑不良。精密齿轮的齿面粗糙度Ra值通常要求在0.2μm至0.8μm的极窄范围内。

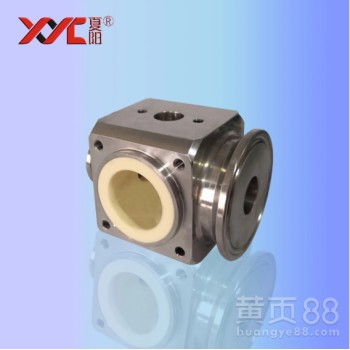

2. 高精密阀体：阀体（尤其是其阀芯、阀座配合面）的粗糙度是决定其密封性能、响应灵敏度与寿命的核心因素。对于液压、气动及燃油控制系统，微米级的粗糙度差异就可能导致内泄漏超标或动作卡滞。其关键表面的Ra值往往需控制在0.1μm至0.4μm，甚至更低。

二、主流粗糙度测量技术及其应用

针对高精密齿轮与阀体的复杂几何形状和极高精度要求，测量技术已从传统的接触式轮廓法，发展到非接触式、三维化、在线化的综合解决方案。

1. 接触式轮廓测量法：

• 原理：使用金刚石探针划过被测表面，通过传感器记录垂直位移，得到二维轮廓曲线，进而计算Ra、Rz等参数。

• 代表仪器：高精度表面粗糙度轮廓仪。

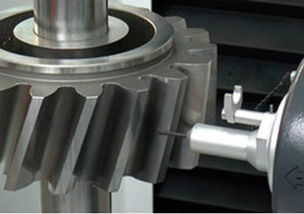

• 优势与局限：测量直接、标准符合性强、结果权威。但为点接触测量，效率较低，且尖锐探针可能划伤超光滑表面（如镜面阀芯）。对于齿轮，通常需在专用的齿轮测量中心上配置粗糙度测量模块，或在特定齿廓截面进行测量。

1. 非接触式光学测量法：

• 白光干涉仪/相移干涉仪：利用光波干涉原理，能快速获取大面积、高分辨率的三维形貌。极其适合测量阀体的平面、球面等光滑密封面，可提供Sa、Sq等三维粗糙度参数，全面评估表面功能特性。

• 激光共聚焦显微镜：利用点扫描和共聚焦原理，具有极高的纵向分辨率和景深，能清晰呈现齿轮齿根、齿顶等陡峭区域的微观形貌，克服了接触式测针难以触及的难题。

• 优势：无损伤、速度快、三维信息丰富。但对被测表面的清洁度、反射率有一定要求，且对深窄槽、内孔等光学无法直射的区域存在局限。

3. 在线与过程测量技术：
为适应智能制造需求，集成在磨床、珩磨机等加工设备上的在线粗糙度测量系统开始应用。通过声发射、振动分析或集成微型传感器，在加工过程中实时监测表面质量变化趋势，实现工艺参数的动态调整，预防批量废品，这对于阀体的大批量一致性生产尤为重要。

三、测量实践中的挑战与对策

• 齿轮测量的特殊性：齿面是复杂的空间曲面，测量需精确定位。解决方案是使用CNC齿轮测量中心，在程序控制下，使测头沿理论齿廓法向精确跟踪测量，或采用可灵活调整角度的光学探头进行三维扫描。
• 阀体内腔测量的难题：阀体内孔、交叉孔道等隐蔽区域的粗糙度测量一直是个挑战。目前主要依靠专用的小直径触针或微型光纤探头深入内部进行测量，也有研究采用内窥镜式光学探头，但精度和稳定性仍需提升。
• 参数选择与标准统一：除最常用的Ra外，对于齿轮的耐磨性，Rz、Rmax可能更有意义；对于阀体的密封性，评估轮廓支承率曲线的Rk、Rpk、Rvk等核心参数更为关键。需根据功能需求选择合适的评价体系。

四、发展趋势与展望

高精密齿轮与阀体粗糙度测量技术将呈现以下趋势：

1. 多技术融合：将接触式测量的可靠性与光学测量的高效、三维化优势结合，发展混合测量系统。
2. 智能化与大数据分析：结合人工智能与机器学习，对海量表面形貌数据进行分析，建立粗糙度参数与零件性能（如寿命、泄漏率）的预测模型，实现从“测量检验”到“预测控制”的跨越。
3. 标准化与溯源性延伸：推动三维粗糙度参数的国际标准完善，并确保从实验室标准器到车间在线测量的全链条量值溯源，保证测量结果的全球可比性与可信度。

###

高精密齿轮与阀体的粗糙度测量已不再是单一的质检环节，而是贯穿于设计、制造、装配全流程的关键质量控制和工艺优化手段。随着测量技术的不断进步，制造企业能够以更精细的尺度认知和掌控表面质量，从而为航空航天、精密机床、新能源车辆等领域提供性能更卓越、运行更可靠的核心零部件，推动整个高端制造业向更高水平迈进。
